Административная панель → Аккаунт → Устройства → Подключить:
- Группа=Контроллеры
- Устройство=Контроллер доступа Z-5R Web
- Название=Название точки доступа
- IP-адрес, Порт управления (по умолчанию 80)
- Логин=по умолчанию z5rweb, Пароль=Задается в настройках контроллера
- Направление=Вход/Выход
- Серийный номер=Задается в настройках контроллера
- Прокси-режим
- Включен — если не требуется работа в оффлайн-режиме
- Включен, с записью кодов в память устройства — если требуется работа в оффлайн-режиме
После добавления устройства в систему в настройках контроллера, которые доступны через веб-интерфейс контроллеры, должно быть указано:
- Режим работы
- Режим работы=WEB-JSON
- URL Сервера=http://IP_СЕРВЕРА/proxy/z5rweb
- Интервал=5
- Настройки контроллера
- Протокол считывателей=Wiegand
Если на проходе требуется использовать 2 считывателя карт (с каждой стороны прохода), подключенных к одному контроллеру, необходимо создать 2 устройства с разными направлениями и одинаковыми остальными параметрами.
Оффлайн-режим — открытие замка без наличия связи между контроллером и сервером СКУД. Решение об открытии принимается самим контроллером на основании списка ключей в своей памяти.

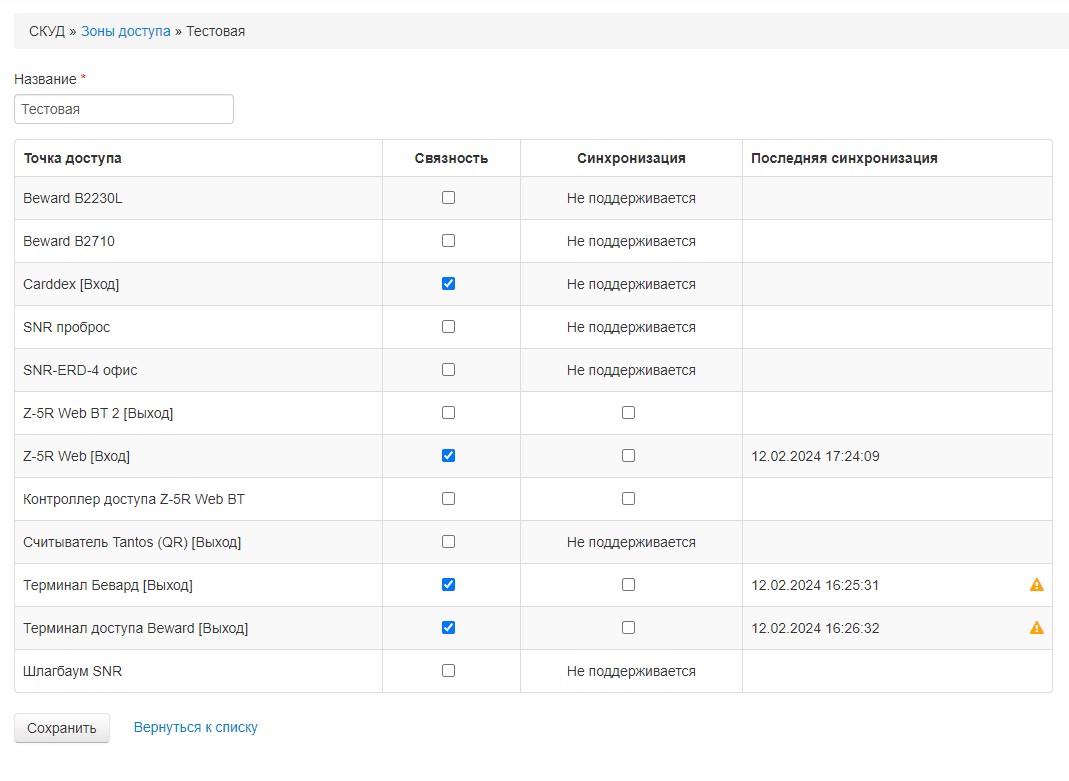

После добавления нового контроллера (устройства) с прокси-режимом “Включен, с записью кодов в память устройства”, необходимо для каждой зоны доступа, в которую входит в качестве точки доступа этот контроллер, зайти на страницу зоны доступа, где напротив названия устройства активировать чек-бокс “Синхронизация” и нажать кнопку “Сохранить”. Пример: скриншот.
Описание процесса работы контроллера в оффлайн-режиме:
- СКУД при внесении изменений в базу пропусков сохраняет эти изменения в своей БД
- Контроллер с заданным в настройках интервалом подключается к серверу СКУД и получает от него список изменений в базе ключей
- Согласно полученным изменениям контроллер добавляет и удаляет ключи из своей памяти
- При попытке прохода контроллер при наличии связи с сервером сделает запрос для подтверждения разрешения на проход, а в случае отсутствия связи проверит наличие считанного ключа в своей памяти
Административная панель → Аккаунт → Устройства → Подключить:
- Группа=Контроллеры
- Устройство=Терминал доступа Beward
- Название=Название точки доступа
- IP-адрес/домен, Порт управления (по умолчанию 80)
- Логин (по умолчанию admin), Пароль (по умолчанию admin)
- Направление=Вход/Выход
Дополнительно требуется для связанной с устройством камеры включить модуль “Терминал доступа Beward”:
- Способ верификации
- По ключу и/или лицу=Да
- Способ верификации=по ключу/по лицу/по ключу или лицу/по ключу и лицу

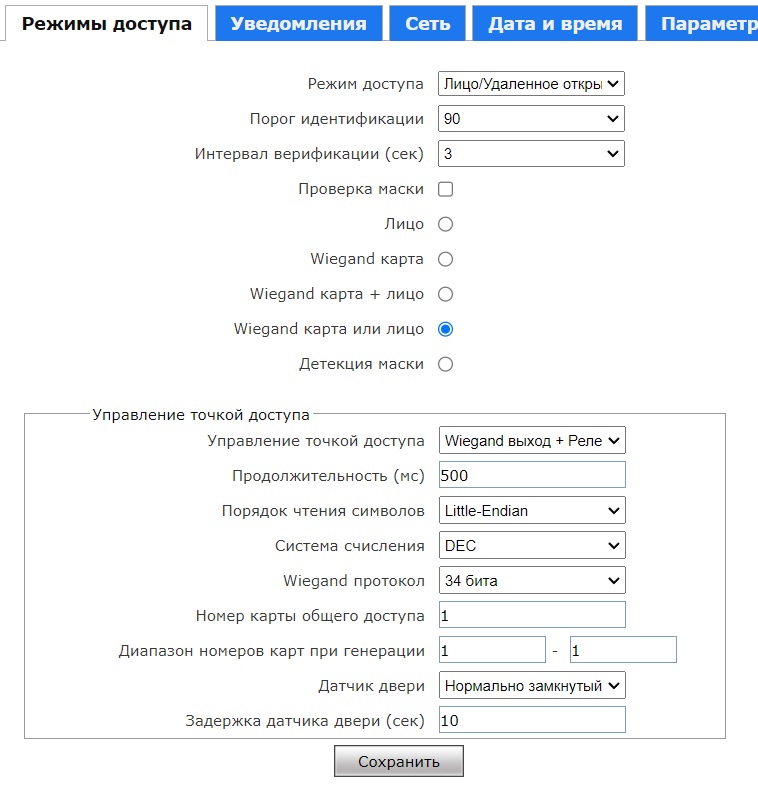

Пример настроек терминала: скриншот.
Считыватель QR-кодов и карт доступа Smartec ST-PR144QEM-BK должен быть подключен либо к контроллеру доступа Z-5R Web, либо к терминалу доступа Beward по протоколу Wiegand.
Перед подключением к контроллеру считыватель Smartec ST-PR144QEM-BK необходимо подключить к ПК через USB для настройки. На ПК необходимо запустить программу-конфигуратор считывателя, в которой в расширенных настройках считывателя указать:
- Формат карт=Wiegand 34
- Формат QR-кодов=Wiegand 34
- Остальные параметры оставить со значениями по умолчанию
Административная панель → Аккаунт → Устройства → Подключить:
- Группа=Контроллеры
- Устройство=Контроллер доступа Z-5R Web
- Название=Название точки доступа
- IP-адрес, Порт управления (по умолчанию 80)
- Логин=по умолчанию z5rweb, Пароль=Задается в настройках контроллера
- Направление=Вход/Выход
Данный тип устройств используется для отправки во внешнюю информационную систему информации обо всех автономерах, обнаруженных в кадре.
- Группа=Служебные
- Устройство=HTTP-клиент
- Логин, пароль=Если принимающий сервер использует basic- или digest-аутентификацию
- Параметры={"url":"SCHEME://HOST:PORT/PATH","method":"post"}, где SCHEME=http/https. Дополнительно можно использовать параметр pattern, если в POST-запросе необходимо передавать данные, например "pattern":"{\"value\":\"1\"}"
Данный тип устройств используется как для ручного открытия (кнопка у связанной камеры в пользовательском интерфейсе), так и для автоматического открытия (по распознанному номеру или лицу).
- Группа=Контроллеры
- Устройство=HTTP-реле
- Логин, пароль=Если принимающий сервер использует basic- или digest-аутентификацию
- Параметры={"url":"SCHEME://HOST:PORT/PATH","method":"post"}, где SCHEME=http/https. Дополнительно можно использовать параметр pattern, если в POST-запросе необходимо передавать данные, например "pattern":"{\"value\":\"1\"}"
